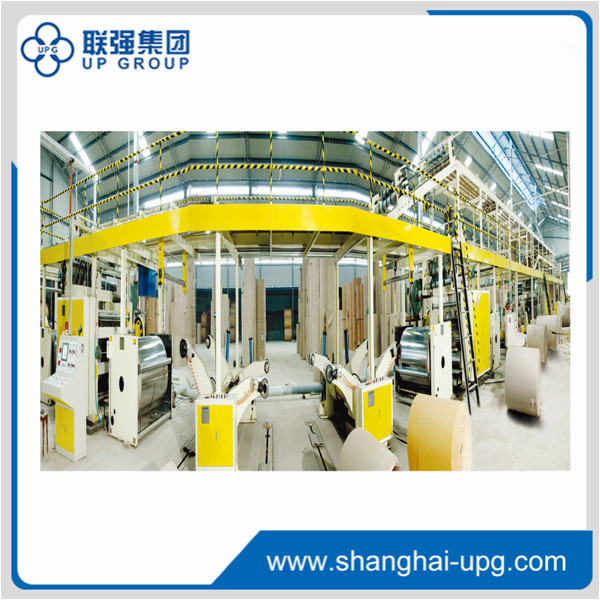

LQ100-1600-5-layer Corrugated Cardboard Production Line

Quantity:
  • LQ100-1600
Corrugated cardboard production line includes mill roll stand, single facer, pre-heater, conveyer bridge,gluing machine, slitter scorer machine, cut off machine and stacker.
We can manufacture the single wall ,double wall and triple wall board production line.
Effective Width:1600mm   Production speed:100 meters/min

Mill roller stand

 LQ100-1600-5-layer Corrugated Cardboard Production Line

LQRS-1500H Hydraulic Mill Roll Stand:



 Maximum roll diameter: φ1500mm
Effective width: 1400mm-2500mm
Hydraulic control of the lifting and lowering, clamping and releasing, right-left movement.
Pneumatic brake control of the web tension.
Taper center, stretch center is optional



Single facer



LQSF-280S Single facer



LQ100-1600-5-layer Corrugated Cardboard Production Line







 Designed speed:100m/min
 Available width:1400mm-1800mm
Flute profile: A`C`B`E
 Flooding system lubrication of the reduction gearbox, gimbal transmission, isolated power supply, frequency conversing control of the main unit.
 Pneumatic control of lifting and lowering of the upper roll,press roll, gluing roll.
 Vacuum suction system provide perfect flute shape.
The bearings of corrugated rolls and press rolls are lubricated by high temperature lubricating grease.
 Auto-circulating glue feeding system is provided.
 Surface of gluing roll is embossed with netting design and chrome plated.
The corrugated roll is made of special alloy steel of 48CrMo with grinding process and induction hardened with hardness of HRC56-60.







LQSF-320S/360S Single facer







LQ100-1600-5-layer Corrugated Cardboard Production Line



 Designed speed: 120m-200m/min
 Effective width: 1400mm-2500mm
Flute profiles: A`C`B`E available
 Separate upper and lower roll from the main machine, with guideway equipped to the bridge, easy to replace rolls.
Vacuum suction system provide perfect flute shape,blast volume controller is equipped.
Gimbal transmission, Individual driving box to improve running stability. Gears are all lubricated with special grease to provide outstanding sealing performance and reliable lubricating.
Guideway slipping of the gluing roll and upper roll, easy to replace rolls
Pneumatic control of the upper roll,press roll, gluing roll.
The bearings of corrugated rolls and press rolls are lubricated by high temperature lubricating grease.
Motorized digital read out device. Manual ajustment of the glue application amount.

 The corrugated roll is made of special alloy steel of 48CrMo with grinding process and induction hardened    with hardness of HRC56-60.







Pre-heater



LQMH-1100T Mulriple Pre-heater



LQ100-1600-5-layer Corrugated Cardboard Production Line



 Diameter of pre-heater roll:φ600mm,φ800mm, φ900mm,φ1000mm,φ1100mm available
 Effective width:1400mm-2500mm
The surface of the Rolls are polished and plated with chrome.
 Electric control of the heating area.
 Butterfly head design ,assuring adequate heating.
 Simplex, duplex and triplex glue machine are respectively.







Gluing machine



LQGA-288/318D Duplex Gluing Machine



LQ100-1600-5-layer Corrugated Cardboard Production Line



Designed speed:100m-200m/min
Available width:1400mm-2500mm
 separate motor driving,frequency converrtor control the gluing.
 High precision engraved applicator roll ensure ever gule  application and less glue consumption.
 Auto-circulating glue feeding system is applied to avoid glue depositing.
 The preheating device speed  up glue gelling and create a stronger glue bond.
 Press roll and spring pressure plate are applied as the paper pressing device.
 Electric adjustment of the figure display of the glue amount.  Manual adjustment of the glue feeding.



Double Facer baker



LQDF-850 Baker



LQ100-1600-5-layer Corrugated Cardboard Production Line



 Designed speed:100m-200m/min
Available width:1400mm-2500mm
 Grounded surface for the hot plate.
 Dense press roll are applied , press plate is optional,    motorized lifting or lowering as a whole, hydraulic   lifting or lowering system is optional.
sectionally or integrally pressing according to the    number of plies.
 Manual deviation-correcting device is equipped for the lower cotton belt.The upper cotton belt is equipped with automatior manual deviation-correcting device and pneumatic tension device.
Dense suspended press rolls are applied to the cool system, oil-immersed seal driving.
 Rubber-wrapped drive roll longer use of the cotton belt.







Slitter scorer



LQSS-150P Slitter Scorer With Thin Blade



LQ100-1600-5-layer Corrugated Cardboard Production Line



 Maximum speed: 150m/min
 Effective width: 1400mm-2200mm
 Four blades with six lines and five blades with eight    lines are available.
 Frequency converter driving.
 Motorized lifting and lowering of working station.
Thin blade enable clean cutting edge at high speed.
Automatic grinding device keeps blade edge sharp all    along.Knife grinding meter and frequency can be set    according to paper material and slitting conditions.
Motorized transverse movement.



LQSS-200N Computerized Slitter Scorer



LQ100-1600-5-layer Corrugated Cardboard Production Line



 Designed speed: 200m/min
 Electric pivot-wise movement of 80mm of machine as a    whole,effectively matching shift of paper width.
 Computer memory capacity of 999 orders.
Separate memory of the span length.Knife grinding    meter and frequency can be set according to paper    material and slitting conditions.
High or Low of scoring wheels can be set by computer    according to the flute profiles.
 Computercontrolled lubrication of the whole machine







NC cutting machine



LQNC-150N Cutting Machine



LQ100-1600-5-layer Corrugated Cardboard Production Line



 Designed speed:150m/min
Effective width: 1400mm-2200mm
 Cutting length from 500mm up to 9999mm.
   Cutting tolerance:stable speed ±1mm
 Autocyc oil pump lubricationthe transmitting unit.
 Computer-monitored tracking of production    lines,assuring simultaneous pace.
 Computer memory of many orders. Screen display the    production information. outputting any one of    orders according to finished ones or based on    actual needs.
 Precise adjustable seamless gear assuring good mesh.







LQCF-150 Cardboard Feeding Machine



LQ100-1600-5-layer Corrugated Cardboard Production Line



Maximum sheet length:4000mm
Automatic stacking and collecting of the cardboard
Motorized transverse output,transmitted with broad    belt for vertical stacking
Switch control of the paperboard to specified height    and number.
